Трансформатор подстанице

Ваш професионални добављач трафостаница



Гнее Стеел (тиањин) Цо., Лтд. је основан у Ањангу, Хенан, 2008. Наши главни производи укључују поцинковане челичне плоче, хладно-ваљане челичне плоче, унапред-превучене челичне плоче, челичне цеви, ППГИ, ППГЛ, ППАЛ, {{5}{претходно обложене челичне плоче, челичне плоче са прерађеним премазом, челичне плоче са премазом у боји поцинковани делови за обраду и други сродни производи.



Цертификати
Успешно смо прошли ИСО, ЦЕ и друге системске сертификате. Поред тога, наше производе су тестирали и одобрили СГС, ТУВ, БВ и друге водеће организације за тестирање.



Наше снаге

Гнее Стеел је опремљен напредним челикоммогућности обраде, укључујући прецизно сечење, сечење и услуге израде по мери. Можемо да обезбедимо челичне производе у различитим величинама, дебљинама и површинским третманима према различитим захтевима пројекта.



Тржиште продаје

Наши производи од челика се извозе купцима широм Јужне Америке, Африке, Блиског истока, југоисточне Азије и других међународних тржишта.




Трансформатор подстанице





Трансформатори електричних подстаница су најкритичнија примарна опрема у трафостаницама. Његова главна функција је повећање или смањење напона електричне енергије у електроенергетском систему како би се олакшао разуман пренос, дистрибуција и коришћење електричне енергије. Трансформатори подстаница су подељени у две категорије према материјалу проводника намотаја, бакарни намотаји и алуминијумски намотаји. Фабричке подстанице углавном користе трансформаторе са двоструким намотајем.



Опис производа



01

Описи производње

Уљни енергетски трансформатор

02

Референтни стандарди

ИЕЦ 60076

03

Капацитет

5МВА

04

напон (ХВ)

66кВ

05

напон (ЛВ)

22кВ

06

Примењено у

Повер Плант

07

Импеданса %

8%

08

Везе (векторска група)

Дин11/Иин0

09

Фреквенција

50Хз/60Хз

10

Основни материјали

Силицијум челик

11

Материјали за намотавање

Бакар/алуминијум

12

Ниво буке (дБА)

Према ИЕЦ спецификацијама

13

Метода хлађења

ОНАН/ОНАФ

14

Опциони додаци

Сензор температуре

15

Контрола температуре

16

Вентилатори за хлађење

17

Подножје{0}}покретног типа

18

Точкови трансформатора

19

Струјни трансформатор

20

Заштитно кућиште (ИП2Кс)



Оцене трансформатора подстанице

Стандард

Оцене

Стандард

Оцене

ИЕЕЕ Ц57

500кВА

ИЕЕЕ Ц57

3/4МВА

АС/НЗС 60076

750кВА

ИЕЕЕ Ц57

5МВА

АС/НЗС 60076

1000кВА

ЦСА Ц88

5/6.667МВА

ИЕЕЕ Ц57

1500кВА

АНСИ Ц57

2500/3125кВА

ЦСА Ц88

1500/2000кВА

ИЕЕЕ Ц57

4500/5200 кВА

ИЕЕЕ Ц57

2000кВА

ИЕЦ60076

6300кВА

ЦСА Ц88

2500кВА

ИЕЦ60076

6800кВА

ИЕЦ/АС/НЗС 60076

3000кВА

ЦСА Ц88

7500кВА

ЦСА

3000/4000кВА

ИЕЕЕ Ц57

10000кВА

ИЕЕЕ Ц57

3000/3750кВА

ИЕЕЕ Ц57

10000/12500кВА

ИЕЕЕ Ц57

4000кВА

ИЕЦ60076

12000кВА



Делови електричне трафостанице


трансформатор:То је статична електрична машина која служи за повећање или смањење електричне енергије у електричном колу наизменичне струје, уз одржавање константне фреквенције и снаге.


Прекидач:Прекида и поново успоставља континуитет електричног кола. Такав прекид настаје услед оптерећења или струје кратког{1}}споја.


Рецлосер:То је електромеханички део који прекида струју када постоји вишак електричне енергије и делује када се генерише квар у колу. Реклозери су дизајнирани да раде са 3 операције затварања и 4 отварања са интервалом између њих.


Ножни осигурачи:Они су спојни и раскидни елементи електричних кола са двоструком функцијом. С једне стране, као искључење оштрице, он се укључује и искључује. С друге стране, делује као заштитни елемент осигурача и користи се када се региструје прекомерна струја.


Прекидачи за искључивање и тест прекидачи:Они служе за физичко искључивање електричног кола, тако да обично раде без напајања. Ови прекидачи раде механички и такође ручно.

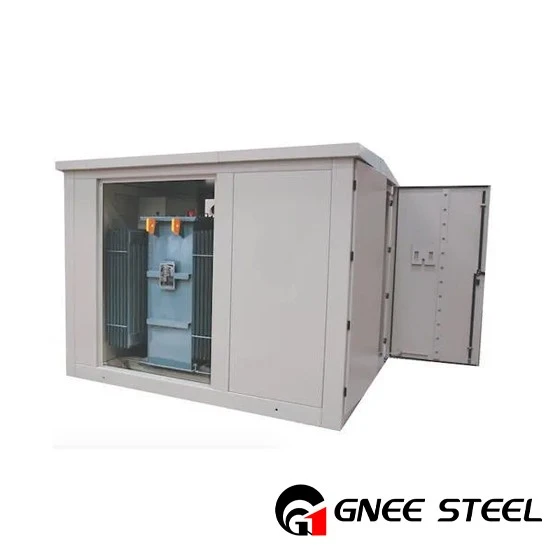

4300KVA Prefabricated Compact Substation Transformer



4300KVA Prefabricated Compact Substation Transformer

Одводници грома:Они су одговорни за задржавање јонизованих зрака. Када дође до пренапона одређене величине, одводници грома формирају електронски лук који ствара струјно пражњење на тлу, а не на људима или опреми и инсталацијама.


Инструмент трансформатори:Они су апарати одговорни за мерење електричне струје. Постоје два типа: струјни трансформатори (ЦТ), за промену вредности струје, и потенцијални трансформатори (ПТ), за трансформацију вредности напона без узимања у обзир струје. Обе вредности се користе у реалном времену за мерење, контролу и заштиту инструмената којима су потребни струјни или напонски сигнали.


Разводне кутије:Они су прикључни терминали по фази који нам омогућавају да направимо деривације и да дођемо до одређених области.


Кондензатори:Они нам омогућавају да сачувамо електричну енергију која се производи у електричном пољу. Кроз два проводника одвојена изолационим материјалом, енергија се привремено складишти.



Тестирање и сертификација

Темељно испитивање осигурава поузданост и сигурност трансформатора подстанице:




Фабричка рутинска испитивања

Спроведено пре испоруке да би се проверили параметри као што су отпор, однос, поларитет, губици без{0}}оптерећења и импеданса.





Опциони тестови

Додатни тестови као што су пораст температуре и тестови муњевитих импулса су доступни на захтев, обезбеђујући усклађеност са специфичним потребама пројекта или регулаторним захтевима (нпр. ЦСА сертификат).





Инспекција{0} треће стране

Спољне агенције могу спроводити инспекције да би потврдиле квалитет и поштовање стандарда.





Како ради трансформаторска подстаница?

Подстаница ради кроз координиран процес:

Подешавање напона

Трансформатори користе електромагнетну индукцију за претварање напона. Електрична-електрична енергија високог напона из далековода је искључена за локалну дистрибуцију.

Пребацивање и заштита

Прекидачи и изолатори контролишу проток струје и искључују неисправне водове како би спречили оштећење.

Мониторинг и контрола

Сензори и СЦАДА (надзорна контрола и аквизиција података) системи прате параметре као што су напон, струја и температура, омогућавајући прилагођавања{0}}у реалном времену.

Повер Дистрибутион

Електрична енергија се усмерава кроз аутобусе и доводе у различите области на основу потражње.







Захтев за пројектовање трафо-станице

Трансформаторска станица треба, када је пројектована, да задовољи следеће захтеве:


1. Обезбеђивање квалитета електричне енергије: Одредите центар оптерећења станице и локацију тако да се трансформаторска подстаница налази у центру оптерећења да бисте сачували водове, ограничили пад напона и губитак електричне мреже.


2. Инвестициони трошкови се не расипају.


3. Безбедност за људе и опрему: Обезбедити естетику индустрије у близини електричне мреже и обезбедити безбедносни коридор за електричну енергију. Осим тога, да би се обезбедила безбедност локалног становништва у месту где се налази трафостаница, локација трафостанице неће утицати на фабричке и друге радове.


4. Када је пројектована, трансформаторска станица мора имати структуру погодну за рад и поправку.

Prefabricated Compact Substation Transformer



Цертификати





productcate-1-1



ФАК



П: Да ли сте произвођач, фабрика или трговачка компанија?

О: Да, ми се бавимо истраживањем и развојем, производњом и радом трансформатора више од 60 година.

П: Који су ваши услови гаранције?

О: Нудимо 12 месеци гаранције.

П: Време производње?

О: 30 до 45 дана или у зависности од захтева поруџбине.

П: Који су ваши услови плаћања?

О: Т/Т, Л/Ц или преговори.

П: Како спроводите контролу квалитета у вашој фабрици?

О: Ми спроводимо 100% КЦ инспекцију како бисмо осигурали да је сваки производ квалификован. Имамо преко 10 пута КЦ инспекције током процеса производње од сировина до финалних производа.

П: Да ли имате производе на лагеру?

О: Обично не. Сви наши производи производимо у зависности од количине ваше поруџбине.

Ми смо професионални произвођачи и добављачи трансформатора за подстанице у Кини, специјализовани за пружање висококвалитетних прилагођених услуга. Срдачно вас поздрављамо да овде купите јефтин трансформатор подстанице за продају и добијете бесплатан узорак из наше фабрике. За консултације о цени, контактирајте нас.
